Suuntaohjausventtiilit (DCV) ovat ensisijaisia nesteen reititysmekanismeja liikkuvissa koneissa, jotka toimivat 31,5 MPa:n (315 baariin) asti. Oikean venttiiliarkkitehtuurin valitseminen – olipa kyseessä yksiosainen tai poikkipintainen – ja järjestelmän paineen, piirin kokoonpanon, virtausmäärän ja käyttötavan sovittaminen on erittäin tärkeää koneen huippusuorituskyvyn, käyttäjän turvallisuuden ja energiatehokkuuden varmistamiseksi.

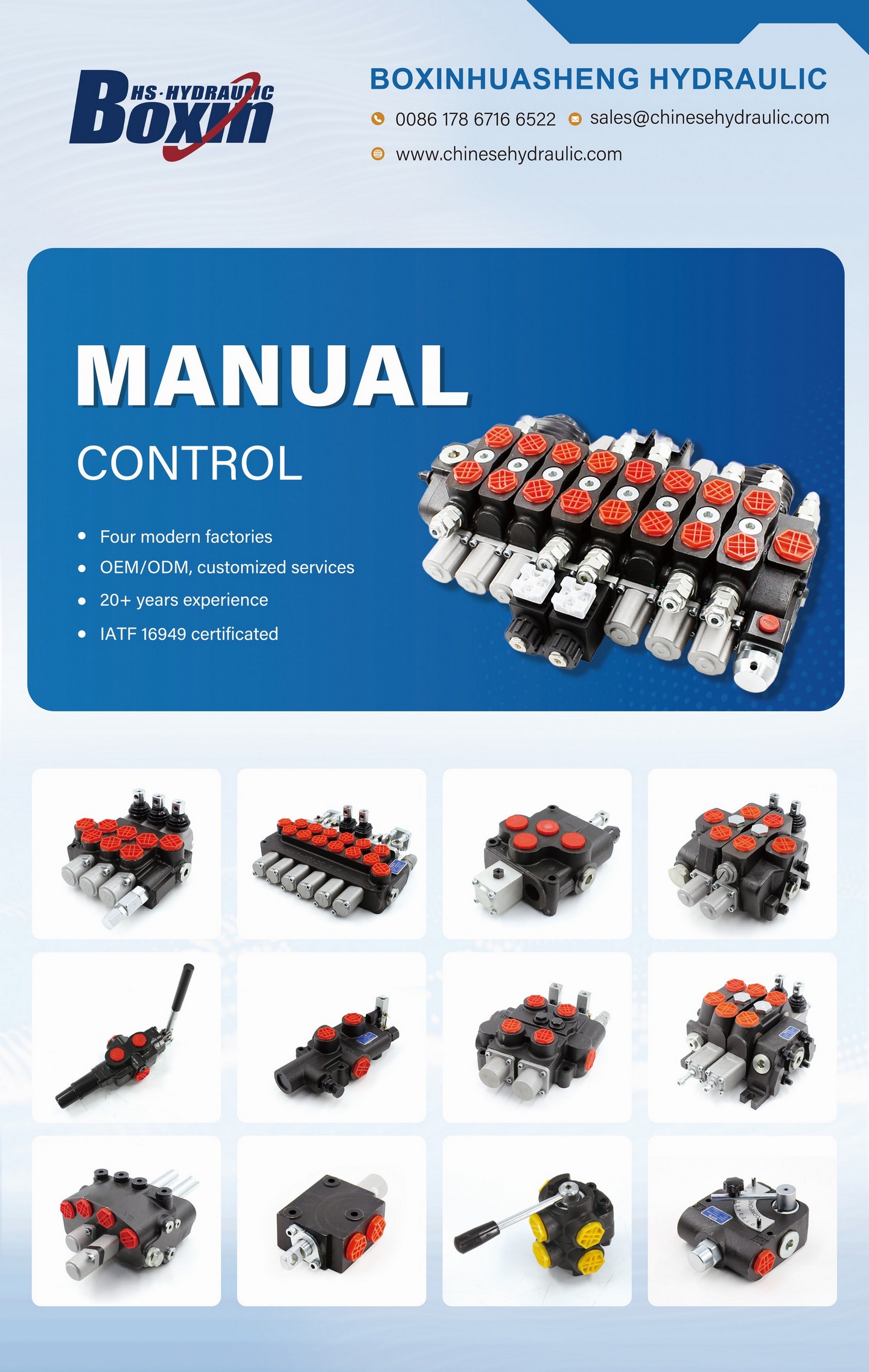

Kuva 1: Boxinhuasheng monoblock ja poikkipintaiset hydrauliset suuntasäätöventtiilit OEM-laitteiden valintaa varten.
1. Avoimen keskuksen vs. suljetun keskuksen kokoonpanojen ymmärtäminen
Siirrettävät hydrauliikkajärjestelmät käyttävät joko avoimen keskuksen tai suljetun keskuksen piirien asetteluja, jotka sanelevat tarvittavan suunnansäätöventtiilin tyypin:
- Open-Center-järjestelmät (kiinteätilavuuspumput): Kun kaikki kelat ovat vapaa-asennossa, neste virtaa vapaasti pumpun syöttöaukon kautta takaisin hydrauliöljysäiliöön minimaalisella valmiuspaineella (tyypillisesti 0,2-0,5 MPa). Tämä kokoonpano on erittäin suosittu maataloustraktoreissa, kunnallisissa hyötyajoneuvoissa ja kevyissä nostolavoissa sen mekaanisen yksinkertaisuuden, luotettavuuden ja kustannustehokkuuden ansiosta. Kuitenkin avoimen keskuksen järjestelmät tuottavat jatkuvaa valmiuslämpöä, jos pumpun virtaus on suuri.
- Suljetun keskuksen järjestelmät (muuttuva tilavuuspumput): Pumpun virtaus on neutraalissa asennossa estetty venttiilin kelan tuloaukossa. Järjestelmän paine nousee valmiustilan painekynnykseen, mikä osoittaa muuttuvan pumpun sammuvan nollavirtauksen valmiustilaan. Tämä kokoonpano on vakiona raskaissa kaivinkoneissa, nosturin tukijaloissa, kaivoskoneissa ja kuormantunnistusjärjestelmissä, joissa energiansäästö on ensiarvoisen tärkeää.
2. Dynamic Load-Sensing (LS) suhteelliset ohjausjärjestelmät
Nykyaikaiset liikkuvat laitteet vaativat useiden erilaisten kuormitusten alaisen toimilaitteen samanaikaista ohjausta. Vakioventtiilit kärsivät virtausvuorovaikutuksista (pienimmän kuorman omaava toimilaite saa suurimman virtauksen).Load-Sensing (LS) suhteellinen venttiiliVoit voittaa tämän tunnistamalla suurimman kuormituspaineen ja lähettämällä takaisinkytkentäsignaalin pumpun kompensaattoriin, säätämällä pumpun tehoa vastaamaan tarkkoja virtausvaatimuksia sekä vakiopaine-erolla (ΔP 1,5 - 2,0 MPa). Jälkikelan kompensaattorit (tunnetaan myös nimellä virtauksen jakamis- tai LUDV-järjestelmät) varmistavat, että jos pumpun virtausraja saavutetaan, kaikki toimilaitteet hidastavat suhteellisesti sen sijaan, että jarruttaisivat voimakkaasti kuormitettua toimintaa.
| Tekniset parametrit | P40 Monoblock-sarja | P80 Monoblock-sarja | Z50/Z80 Sectional Series |
|---|---|---|---|
| Nimellinen virtausnopeus | 40 l/min (11 GPM) | 80 l/min (21 GPM) | 50/80 l/min |
| Max käyttöpaine | 25 MPa (250 bar) | 25 MPa (250 bar) | 31,5 MPa (315 bar) |
| Poran hoonausvara | 0,006 - 0,010 mm | 0,008 - 0,012 mm | 0,006 - 0,009 mm |
| Asuntojen valu | QT500-7 pallografiittivalurauta | QT500-7 pallografiittivalurauta | QT500-7 / High-tensile Cast |
3. Virtausarvojen ja paineenpudotuskertoimien mitoitus
Alikokoisen venttiilin valitseminen aiheuttaa suuria nesteen nopeuksia, mikä johtaa liiallisiin painehäviöihin (ΔP), paikalliseen öljyn ylikuumenemiseen, nesteen leikkauksen hajoamiseen ja polttoaineen hukkaan. Toisaalta ylimitoitettu venttiili lisää kustannuksia, painoa ja vähentää hienomittauksen ohjausta. Järjestelmäarkkitehtien on laskettava painehäviö kelan poikki käyttämällä standardia aukkovirtausyhtälöä:
Q = C_d × A × √( 2 × ΔP / ρ )
JossaKon virtausnopeus,CDon purkauskerroin,Aon aukko-alue,ΔPon paineen lasku jaρon öljyn tiheys. Kelakohtaisten nopeuksien pitäminen alle 5–6 m/s nimellisvirtausnopeuksilla auttaa ylläpitämään lämpövakautta.
Kuva 2: Tarkkuus CNC-työstö ja porauksen timanttihionta suuntasäätöventtiilirungoille Boxinhuashengin tehtaalla.
4. Taustakokoonpanot ja käyttötilat
Toimilaitteen tyypistä riippuen (yksitoimiset vs. kaksitoimiset sylinterit) kelat luokitellaan:
- A-tyyppi (kaksitoiminen): Ohjaa virtauksen portteihin A ja B itsenäisesti. Käytetään hydraulimoottoreiden ja kaksitoimisten sylintereiden ohjaamiseen.
- D-Type (yksitoiminen): Ohjaa virtauksen porttiin A, kun portti B on estetty. Käytetään kippiautoissa ja yksitoimisissa nostimissa.
- Float Spool (4-asentoinen): Yhdistää sekä portin A että portin B säiliöön, jolloin auran teriä tai kuormaajia voi ajaa vapaasti epätasaisessa maastossa.
Käyttötilat vaihtelevat yksinkertaisista käsikäyttöisistä käsivivuista ja kaksiakselisista ohjaussauvakaapeleista pneumaattisiin vaihteistokammioihin, hydraulisiin ohjaussylintereihin ja 12V/24V sähköhydraulisiin suhteellisiin (EHP) solenoideihin pulssinleveysmodulaatiolla (PWM).
5. In-House laadunvalvonta ja Boxinhuasheng-valmistuksen vahvuus
Boxinhuasheng Hydraulic Technology Co., Ltd.:ssä yhdistämme yli 25 vuoden nestevoimatekniikan edistyneisiin valmistustyökaluihin. 68 000 m²:n kampuksellamme Qingzhoussa, Kiinassa, käytämme yli 260 erittäin tarkkaa CNC-konetta ja pystysuoraa timanttihiontakeskusta. Kelan toleranssit säädetään tiukasti 2 mikronin sisällä. Jokainen suuntaventtiili käy läpi 100-prosenttisen työkuorman simulaatiotestauksen, varmistusventtiilien asetusten tarkastuksen ja sisäiset vuototarkastukset yli 30 automaattisessa testauspenkissä IATF 16949 -ajoneuvojen laatustandardien mukaisesti.
